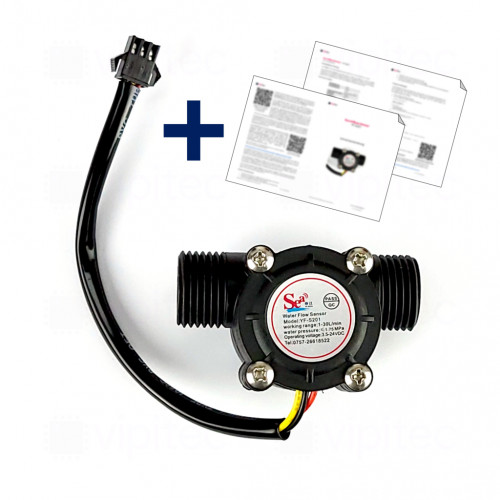

YF-S201 Wasser-Durchfluss-Sensor, mit Anleitung, 5..18 V, 1..30 l/min., 1/2'' AG
Der YF-S201 ist in der Lage, Flüssigkeitsströme im Bereich von 1 bis 30 Litern/Minute zu messen. Die durchströmende Flüssigkeit (z.B. Wasser) treibt ein kleines Schaufelrad an, in dem ein Magnet eingebracht ist. Ein feststehender Hallsensor detektiert den vorbeilaufenden Magnet und erzeugt für jede Umdrehung des Schaufelrads einen elektrischen Impuls. Der Impuls kann von einer externen Schaltung aufgenommen und gezählt werden, wodurch sich schließlich die Durchflussrate berechnen lässt.
Lieferumfang
- 1x Durchfluss-Sensor (YF-S201)
- Schnellstartanleitung mit Aufbauvorschlag und Programmbeispiel mit Erläuterungen (einmal je Bestellung)
Produkteigenschaften
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Farbe | Schwarz |
| Modell | YF-S201 |
| Nennbelastbarkeit (Strom) | 10 mA |
| Betriebsspannung (DC) | 5 - 18 V |
| Länge | 6,2 cm |
| Breite | 3,6 cm |
| Höhe | 3,5 cm |
| Fitting | |
| 1. Fitting | 1/2'' AG |
| 2. Fitting | 1/2'' AG |
| Hydraulik | |
| Druck | 0 - 17,5 bar |
| Kabel | |
| Stecker-Typ | JST-SM, männlich, 3-polig |
| Sensor | |
| Messbereich (Durchfluss) | 1 - 30 l/min. |
| Messgenauigkeit | ±10 % |
| Q-Faktor | 7,5 |
| Sensor-Typ | Hallsensor |
| Umgebungsluftfeuchtigkeit | 35 - 90 % |
| Bauelement | |
| Betriebstemperatur | -25 - 80 °C |
| Komponente | |
| Schnittstelle | Digital |
| Informationen zur Produktsicherheit | |
| Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
| Hersteller-Artikelnr. | 06-0002-00007A |
